Jak geodeta przekłada teren na dane potrzebne projektantowi i wykonawcy

Budowa domu jednorodzinnego, osiedla deweloperskiego czy hali magazynowej rzadko opiera się na jednym szybkim pomiarze geodezyjnym. Projektant potrzebuje aktualnego i szczegółowego obrazu terenu do opracowania bezpiecznego projektu zagospodarowania działki. Wykonawca wymaga z kolei precyzyjnych punktów odniesienia do przeniesienia założeń z papieru bezpośrednio na grunt. Ten sam teren dostarcza zupełnie innych danych w zależności od trwającego etapu prac, dlatego współpraca z doświadczonym mierzniczym jest niezbędna od fazy koncepcyjnej aż po ostateczne zgłoszenie budynku do użytkowania.

Jakie informacje z pomiaru wykorzystuje projektant?

Mapa do celów projektowych to podstawowy dokument wyjściowy, który zawiera m.in. granice działek ewidencyjnych, usytuowanie istniejących budynków, ogrodzeń oraz przebieg sieci uzbrojenia terenu i rzędne wysokościowe. Opracowanie obejmuje zawsze obszar niezbędny do prawidłowego zaplanowania inwestycji i powstaje na podstawie fizycznych pomiarów terenowych skorelowanych z danymi z państwowego zasobu geodezyjnego. Architekt na podstawie tych informacji dopasowuje bryłę budynku do specyficznego ukształtowania terenu, aby uniknąć problemów z retencją wód opadowych czy osiadaniem fundamentów. Określa również bezpieczne odległości od granic i istniejących przyłączy oraz uwzględnia fizyczne ograniczenia wynikające z obecności uzbrojenia podziemnego. Skala tego opracowania wynosi najczęściej 1:500, co ułatwia rzetelne naniesienie linii nowej zabudowy i osi dojazdowych dróg.

Zebrane w ten sposób materiały trafiają bezpośrednio do gotowego projektu budowlanego. Stanowią one obligatoryjny załącznik wymagany przez organy administracji przy składaniu wniosku o pozwolenie na budowę. Bez aktualnej, oficjalnie potwierdzonej dokumentacji geodezyjnej architekt nie ma podstaw do prawidłowego określenia warunków posadowienia obiektu i przygotowania rzetelnego planu zagospodarowania terenu, który pozytywnie przejdzie weryfikację urzędniczą.

Jakie dane otrzymuje wykonawca na placu budowy?

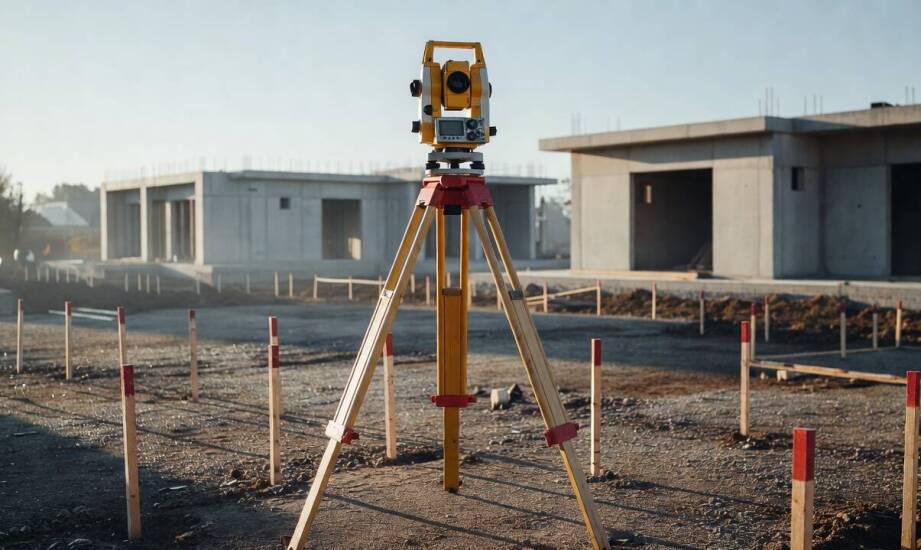

Na kolejnym etapie wykonawca prac ziemnych i murarskich korzysta z wyników tyczenia. Proces ten przenosi teoretyczne osie konstrukcyjne, skrajne narożniki budynku oraz konkretne rzędne fundamentów na docelowy plac. Specjalista wyznacza te kluczowe punkty za pomocą precyzyjnych odbiorników GPS RTK lub tachimetru, a następnie sporządza oficjalny protokół tyczeniowy z odpowiednim wpisem do dziennika budowy. Taka obsługa geodezyjna na etapie realizacji jest niezbędna, ponieważ pozwala kierownikowi budowy weryfikować zgodność powstających murów i wykopów z projektem architektonicznym.

Po całkowitym zakończeniu prac przychodzi czas na stworzenie inwentaryzacji powykonawczej. Ostatni pomiar obejmuje rzeczywiste, fizyczne położenie wzniesionego budynku, poprowadzonych przyłączy oraz zrealizowanego zagospodarowania przestrzeni wokół. Zgodnie z literą Prawa budowlanego inwentaryzacja ta jest obowiązkowa przed formalnym zgłoszeniem zakończenia budowy i oddaniem jej do użytku. Dokument stanowi rzetelny zapis faktycznego położenia obiektu oraz precyzyjnie określa ewentualne odstępstwa od pierwotnych planów.

Rozdźwięk między początkową dokumentacją a stanem w terenie pojawia się na ogół przy nieaktualnych przebiegach granic ewidencyjnych, błędnym wznowieniu znaków granicznych lub niezgodności rzędnych wysokościowych rur podziemnych. Taka niespójność na placu wymusza nanoszenie natychmiastowych korekt do projektu i zlecanie dodatkowych wizyt specjalisty w celu wyjaśnienia różnic. Właściwie przygotowane materiały pomiarowe inwestor rozpoznaje po obecności oficjalnej klauzuli przyjęcia do państwowego zasobu geodezyjnego, czytelnej legendzie na rysunkach oraz dostarczeniu plików w spójnych formatach.

Firma MIEDZA Usługi Geodezyjne realizuje precyzyjne pomiary z wykorzystaniem zaawansowanego sprzętu Leica z systemem GPS RTK, skanowania laserowego 3D oraz bezzałogowych statków powietrznych. Przedsiębiorstwo oferuje kompleksowe usługi geodezyjne w Olsztynie, które obejmują opracowywanie map do celów projektowych, pomiary sytuacyjno-wysokościowe, tyczenia obiektów, a także inwentaryzacje powykonawcze i pełną obsługę inwestycji inżynieryjnych.

Geodezja nie służy wyłącznie surowemu mierzeniu obszaru, ale tłumaczy ukształtowanie i ograniczenia terenu na uniwersalny język projektowania, wykonawstwa i końcowego odbioru prawnego. Wiarygodne dane wymiarowe zabezpieczają projektanta i generalnego wykonawcę przed kosztownymi poprawkami, ułatwiając sprawne sfinalizowanie całości zgodnie z rygorystycznymi przepisami budowlanymi. Zlecenie prac pomiarowych na samym początku procesu inwestycyjnego minimalizuje późniejsze ryzyko długotrwałych przestojów maszyn oraz eliminuje ewentualne spory przestrzenne z właścicielami gruntów sąsiednich.
